Descrição

Visão geral do produto

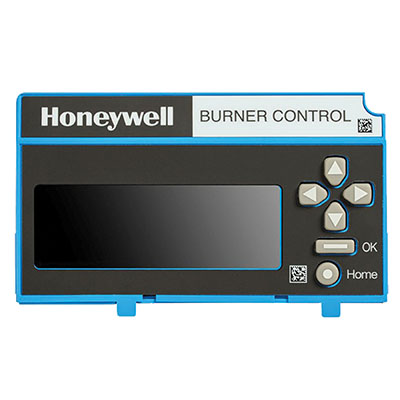

O módulo de exibição de teclado S7800A2142 é a maneira mais nova e intuitiva de interagir com qualquer módulo de relé de chama da série 7800. A nova tela está repleta de recursos e o melhor de tudo – é compatível com todos os controles de gravação da SÉRIE 7800.

Características

• Flexibilidade de aplicação.
• Primeiro anúncio e diagnóstico do sistema fornecido por 2 linhas por 20 colunas Display Fluorescente a Vácuo (VFD).
• O S7800A1001 oferece a mensagem programável “Call Service” (Business Card) exibida quando ocorre o bloqueio do sistema.
• A série S7800A1001 5 e superior tem o recurso ModBus selecionável.
• Anúncio local ou remoto de operação e informações de falha.
• O primeiro anúncio expandido com 24 LEDs de limite e intertravamento aprimora as informações do módulo de exibição do teclado.
• Reinicialização remota.

Especificações do produto

• Aplicação: Teclado Display com 5 linhas por 64 caracteres com título e barra de navegação.
• Dimensões (pol): 4 27/32 pol. de largura x 2 3/4 pol. de altura x 31/32 pol. de profundidade
• Dimensões (mm): 123 mm de largura x 70 mm de altura x 25 mm de profundidade
• Faixa de temperatura (F): 0 F a 140 F
• Faixa de temperatura (C): -18 C a +66 C
• Usado com: Série Honeywell 7800
• Comentários: S7800A2142 tem exibição em inglês/espanhol/francês.
• Faixa de Umidade Operacional (% RH): 85% de umidade relativa contínua, sem condensação.
• Tensão: onda completa de pico de 13 Vdc retificada (+20%/-15%).
• Faixa de temperatura de envio e armazenamento (F): -60 F a +150 F
• Faixa de temperatura de envio e armazenamento (C): -51 C a +66 C
• Vibração: ambiente 5G
• Aprovações, Swiss RE: Aceitável
• Aprovações, Mútuo de Fábrica: Aprovado: Relatório Nº J.I.1V9A0.AF
• Classificação do invólucro: Classificação UL NEMA Classe 4 quando a tampa NEMA 4 da peça nº 204729A é usada.
• Peso (g): 124 g
