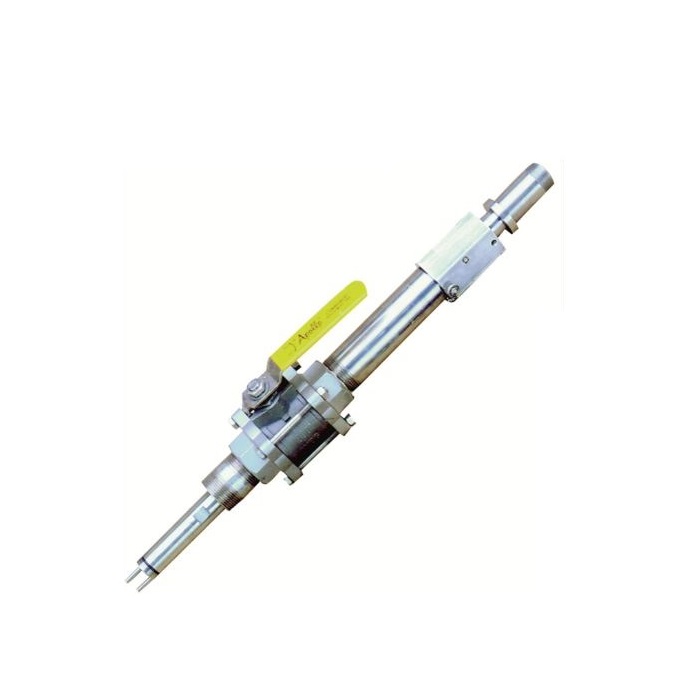

Medidor de pH – 7774 / 7774D Montagem da válvula de esfera de inserção / remoção

Descrição

Visão Geral do Produto

Processos industriais em condições de alta pressão precisam de opções de montagem onde o eletrodo pode ser frequentemente removido e inserido sem interromper o processo. A montagem da válvula de esfera de inserção / remoção 7774 / 7774D da Honeywell foi projetada para uso em tais processos.

O conjunto 7774 / 7774D compreende mecanismos de restrição confiáveis ​​que permitem a inserção e remoção seguras dos eletrodos sob pressão para garantir que o processo seja ininterrupto.

Esta montagem inclui um conjunto de válvula e um eletrodo Durafet ou Meredian montado em um tubo de suporte. Com o conjunto da válvula conectado ao processo, o eletrodo é inserido no conjunto para uma vedação positiva. Quando a válvula é aberta, o eletrodo é inserido no meio do processo e travado na posição. Para remover o eletrodo, esta sequência é invertida. O conjunto do eletrodo pode ser inserido ou retirado com segurança em pressões de processo de até 50 psig.

O conjunto de montagem do 7774 facilita a medição precisa do pH, resultando em qualidade do produto e controle de reagentes eficientes. Além disso, recursos como a longa vida útil do Durafet e a capacidade do kit de recarga de gel trazem economias de custo significativas para os usuários.

Informações adicionais :

• Eletrodo pode ser facilmente inserido ou retirado sob pressão sem interromper o processo;
• Utilizável para 100 psig;
• Resistente à corrosão – CPVC ou Aço inoxidável 316;
• Maior parte dos eletrodos podem ser montados na posição horizontal ou invertido;
• Módulo pré-amplificador local permite a transmissão do sinal para longas distâncias através de cabo não blindado;
• Durafet® II / Meredian® / ORP.
