Descrição

Visão geral do produto

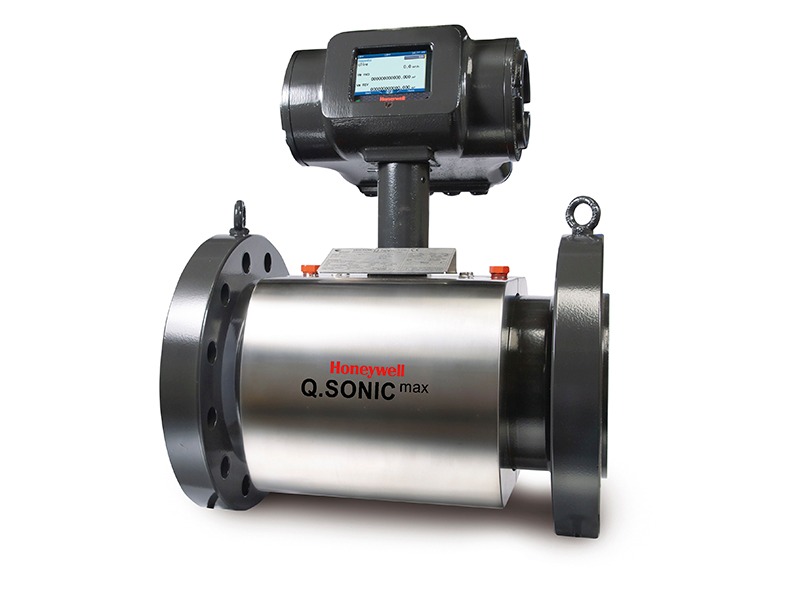

O medidor de fluxo de gás ultrassônico Q.Sonicmax é um medidor de fluxo de gás multipath que utiliza a configuração de caminho acústico mais precisa disponível no mercado. Combinando o melhor de dois mundos para manter a menor incerteza com alta robustez para atender às demandas operacionais individuais.

É o primeiro medidor de 8 vias, combina tecnologia de reflexão com tecnologia direta. Devido a esta configuração única, mantém a menor incerteza, com as possibilidades de diagnósticos mais amplos. Com dois caminhos, reflexão dupla para linearidade e estabilidade e seis caminhos diretos para robustez aprimorada, oferece reconhecimento de perfil de fluxo inigualável e mantém a menor incerteza em todas as situações. Nenhuma exclusão ou restringimento para atender à classe de precisão OIML 0.5.

Outra inovação do Q.Sonicplus é que ele pode ser equipado com um sistema interno que faz a medição de pressão e temperatura. Isso significa que o dispositivo mede a pressão do gás e a temperatura do tubo de medição. Estas medições permitem um cálculo mais preciso do número de Reynolds para a análise do perfil de fluxo e, esses dados, podem ser usados para corrigir o diâmetro do corpo do medidor e a geometria do caminho. Isso é útil caso as condições do processo diferirem maciçamente das condições durante o processo de calibração, já que tanto a alta pressão quanto a alta temperatura acabam gerando um aumento na seção transversal do tubo e uma mudança nos comprimentos e ângulos do caminho. Os dados criptografados são gerenciados pelo sistema operacional em tempo real (RTOS) filosofia pioneira da Green Hills Software.

A eletrônica está localizada em um invólucro à prova de chamas com compartimento de conexão para fiação de campo. Graças ao seu hardware de design modular com um slot livre, o dispositivo também está preparado para atender a requisitos futuros. Para operação do usuário, o sistema é equipado com uma interface gráfica com funcionalidade de tela sensível ao toque.

Informações adicionais:

• Tecnologia reflexiva e direta de 8 caminhos;
• Tamanhos de 4”a 36” – tamanhos maiores disponíveis mediante solicitação (DN 100 a DN 900);
• Classificações de pressão ANSI classe 150 a 900 PN mediante solicitação;
• Transdutores intrinsecamente seguros encapsulados em metal;
• Sensor de temperatura interno;
• Sem partes móveis;
• Sem queda de pressão;
• Medição bidirecional;
• Software para PC SonicExplorer para configuração, diagnósticos e health care;
• Compatível com OIML R137-1 (medidor fiscal);
• Compatível com AGA 9;
• • MID aprovado (medidor fiscal);

Aplicações:

• Medição de transferência de custódia de gás natural;
• Exploração, transmissão e distribuição de gás.

Opções:

•  Extensor de alcance VDSL para longa distância e alta velocidade. Comunicação TCP / IP;
• Sensores de pressão para correções de Reynolds;
• Ferramenta de retrocesso para troca de transdutor “sob pressão”.

DOCUMENTAÇÃO TÉCNICA:

Especificações técnicas – Q.Sonic Max
