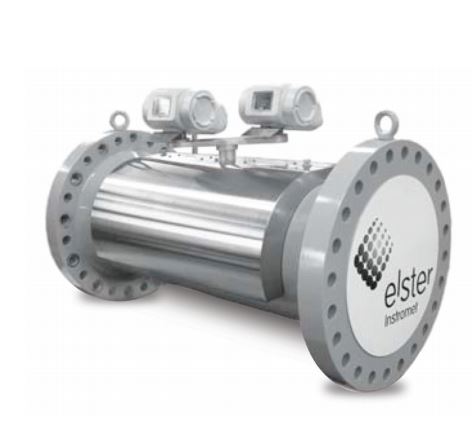

TwinSonic Plus- Medidor de Vazão tipo Ultrassônico

Visão geral do produto

Com o TwinSonic Plus você tem medição garantida e integridade operacional com redundância. Esse equipamento combina dois medidores em seu conjunto, o Honeywell Elster Q.Sonicplus 6-path (dois caminho de reflexão individuais e quatro caminhos duplos) para a medição fiscal e o CheckSonic 2-path (dois caminhos de reflexão únicos) para a medição de “verificação”. Cada medição possui 6 caminhos de unidade de processamento de sinais (SPU) em um display touchscreen colorido.

A Honeywell Elster TwinSonicplus fornece medição adicional de confiança, oferecendo sensores de pressão interna e temperatura, para um cálculo mais preciso do número de Reynolds e correções do corpo dinâmico. Isso garante uma medição de vazão repetível e precisa, mesmo quando as condições do processo variam ou diferem das condições calibradas. Os dados criptografados são gerenciados pelo sistema operacional em tempo real (RTOS) filosofia pioneira da Green Hills Software. Integridade RTOS fornece uma das plataformas operacionais mais confiáveis ​​do mundo.

O SonicExplorer ® é um pacote de software baseado em PC, para o operador, serviços técnicos e engenharias de todo o mundo, para configurar, diagnosticar e monitorar o fluxo do TwinSonic de um modo local ou remoto. Uma das características únicas do SonicExplorer é a função de “Gerar um Pacote de Atendimento ao Cliente”. No caso em que um aviso ou alarme for gerado, o operador pode iniciar o SonicExplorer para coletar imediatamente um registro, contendo todo o estado do medidor de fluxo ultra-sônico, incluindo todos os diagnósticos, configurações e análise espectral de ruído. O pacote de atendimento ao cliente é compactado automaticamente e dirigido a um destinatário de e-mail pré-selecionado para suporte na Elster ou um engenheiro/técnico de sua escolha.

Informações adicionais:

• Dois medidores de vazão totalmente independentes em um equipamento de 1m, que fornece medição fiscal com verificação;
• Tamanhos de 10″ a 36″ – tamanhos maiores disponíveis mediante solicitação (DN 250 a DN 900);
• Classificações de pressão ANSI classe 150 a 900 (PN a pedido);
• Transdutores intrinsecamente seguros e encapsulados em titânio;
• Sensor de temperatura interno;
• Detecção diagnóstica de líquidos e sujeiras acumuladas;
• Sem partes móveis;
• Sem queda de pressão;
• Medição bidirecional;
• Software para PC SonicExplorer para configuração, diagnósticos e health care;
• Compatível com OIML R137-1 (medidor fiscal);
• Compatível com AGA 9;
• • MID aprovado (medidor fiscal);

Aplicações:

• Medição de transferência de custódia de gás natural;
•  Exploração, transmissão e distribuição de gás.

Opções:

• Extensor de alcance VDSL para longa distância e alta velocidade. Comunicação TCP / IP;
• Sensores de pressão para correções de Reynolds;
• Ferramenta de retrocesso para troca de transdutor “sob pressão”.

DOCUMENTAÇÃO TÉCNICA:

Especificações técnicas – TwinSonic Plus
