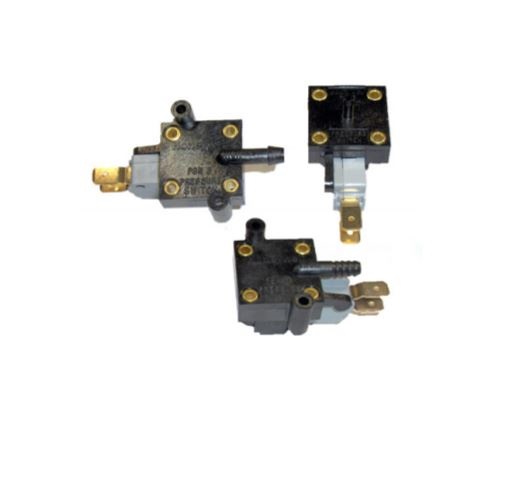

Micro Switch™ Switch e sensor de pressão - Série PBN3
Micro Switch™ Switch e sensor de pressão - Série PBN3 - Image 2

Micro Switch™ Switch e sensor de pressão – Série PBN3

1″ H2O a 6,5″ H2O, SPDT-NO, -NC, Detecta ar ou fluidos compatíveis, Gage, vida útil: até 5 milhões de ciclos, pressão de prova de 15 psi ou 80 psi.

DOCUMENTAÇÃO TÉCNICA –

Especificações Técnicas – PBN

Categorias: , Tags: ,
Honeywell

Descrição

Características gerais

Estes switches de pressão eletromecânicos on/off são duráveis e confiáveis. São disponíveis com um pólo único(SPST) NF ou NO, ou polo único de lançamento duplo (SPDT). Sua alta pressão de prova e pressão de ruptura permite o uso destes switches em muitas aplicações que exijam a fabricação ou interrupção de uma conexão elétrica em resposta a uma mudança de pressão da mídia do sistema.

Benefícios :

Alta sensibilidade e opções de design flexível tornam o PBN1 adequado para possíveis aplicações, como filtro de restrição, HVAC, controle de vácuo, sensor de nível de líquido, maquinário “Pick and Place”, controle de bombas e contadores.

Características:

  • Sensível a pressões ultrabaixas
  • Medição de pressão manométrica, vácuo e diferencial
  • Tamanho em miniatura
  • Leve
  • Resposta rápida
  • Carcaça robustas
  • Resistente a choques e vibrações
  • Versões de corrente baixas e altas

Modelos –



DOCUMENTAÇÃO TÉCNICA – Especificações Técnicas – PBN

Informação adicional

Tipo

Lâminas de contato com ação instantânea
Faixa de set point

0.036 psi a 40 psi
Pressão de operação

12 psi para 0.036 psi a 2.71 psi / 60 psi para 3.0 psi a 40.0 psi
Pressão de prova

15 psi para 0.036 psi a 2.71 psi / 100 para for 3.0 psi a 40.0 psi
Pressão de ruptura

60 psi para 0.036 psi a 2.71 psi / 150 psi para 3.0 psi a 40.0 psi
Port

5 mm Perpendicular / 5 mm radial
Terminal elétrico

Lâmina 4,8 mm x 0,5 mm
Vida mecânica

Até 5M ciclos, dependente da operação.

Marca

Honeywell
