Descrição

Características gerais

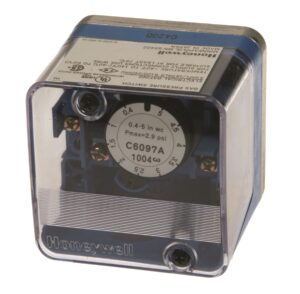

Os Pressostatos C6097 são dispositivos de segurança utilizados em sistemas de pressão positiva ou diferencial, para detectar pressão de ar ou gás.

Informações adicionais

• Para uso com gás natural, gás propano líquido (LP) ou ar.
• Interruptor de limite de segurança atuado por diafragma.
• O interruptor pode ser conectado para ligar o alarme.
• Os modelos C6097A interrompem o circuito de controle no ponto de ajuste na queda de pressão.
• Os modelos C6097B interrompem o circuito de controle no ponto de ajuste no aumento de pressão.
• Bloqueio com reinicialização manual e opções de reciclagem.
• Os modelos de bloqueio possuem botão externo de reinicialização manual.
• A tampa removível transparente protege a escala e o botão de ajuste.
• As derivações da tubulação permitem a seleção de conexões de pressão positiva (somente ar) ou de ventilação (somente montagem NPT).
• Modelos de 1/4 pol. NPT ou de montagem em flange para montagem direta no Trem de Válvulas Integrado Honeywell.
• Lâmpada indicadora de posição do interruptor opcional disponível.
• Padrão de gabinete IP54.
• Variações: 0,4 a 5 in.wc, 3 a 21 in.wc, 12 a 60 in.wc ou 1,5 a 7 psi.
• Orifício de pico.
• Limitador de ventilação integral em todos os modelos.

Especificações

• Dimensões (pol.): 3 3/16 pol. De altura x 2 23/32 pol. De largura x 2 23/32 pol. De profundidade
• Dimensões (mm): 81 mm de altura x 69 mm de largura x 69 mm de profundidade
• Faixa de temperatura operacional (F): -40 F a +140 F
• Faixa de temperatura operacional (C): -40 C a +60 C
• Operação do interruptor: Reciclagem automática
• Faixa de pressão diferencial (kPa): 0,69 kPa Nominal; 2,07 kPa máximo
• Faixa de pressão diferencial (psi): 0,1 psi nominal; 0,3 psi máximo
• Faixa de operação (psi)1,5 a 7 psi
• Faixa de operação (kPa)10,3 a 48 kPa
