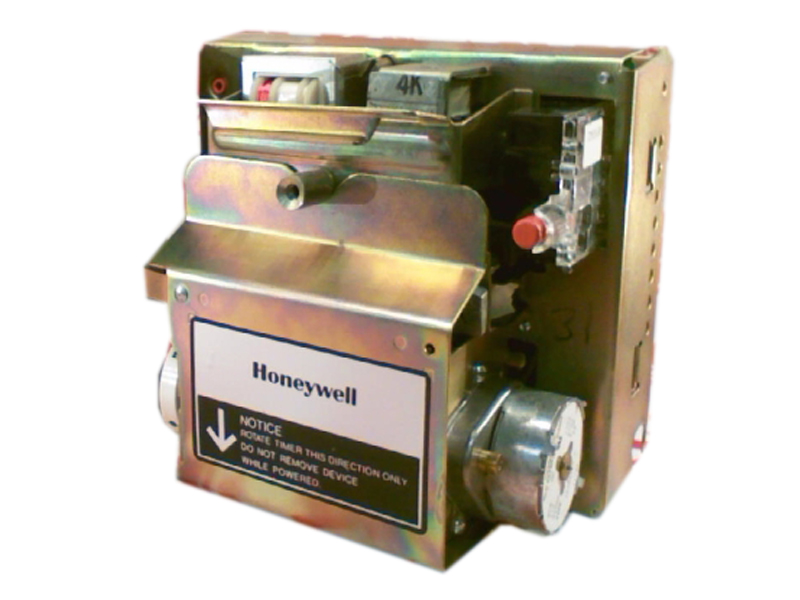

R4140L – Honeywell

Os programadores R4140G fornecem proteção contra chamas e sequenciamento automático do queimador motor (ventilador), motor de taxa de ignição, ignição, válvula piloto e válvula (s) de combustível para queimadores comerciais e industriais que utilizam gás, petróleo, carvão ou uma combinação de combustíveis.

Informações adicionais:

Aprovações: Underwriters Laboratories Inc. listed or component recognized, Canadian Standards Association certified, and Factory Mutual aprovado para queimadores automáticos;
O R4140 substitui diretamente o R4150 para a maioria aplicações e montagens na mesma fiação da sub-base Q520A;
Programadores de purga baixo-alto-baixo;
Período da chama principal do queimador selecionável em campo;
Final de ignição antecipada (5 segundos para ignição e piloto) disponível em alguns modelos;
Amplificadores de sinal de chama, estado sólido e plug-in são codificados por cores e intercambiável para permitir o uso de qualquer tipo de detector de chama, haste, fotocélula, detector infravermelho, ou detector ultravioleta.
A capacidade do amplificador inclui três modelos padrões, três modelos de autoverificação dinâmica e um modelo dinâmico Ampli-Check®;
R7247C ou R7476A – Amplificador de Autodiagnóstico Dinâmico, quando usado com um detector de chama ultravioleta com obturador de autoverificação (R7247C com um C7012E ou F; R7476A com um C7076), testa todos os componentes eletrônicos
no sistema de detecção de chama (amplificador e detector) 60 a 240 vezes por minuto durante a operação do queimador e desliga o gravador se o sistema de detecção falhar;
Amplificador de auto-verificação dinâmica R7247B, quando usado com uma haste de chama retificadora (que é considerada à prova de falhas), ou R7248B Dynamic Ampli-Check Amplifier, quando usado com um detector de chamas infravermelho C7015A (sulfeto de chumbo), testa o amplificador de sinal de chama pelo menos 150 vezes minuto durante a operação do queimador e desliga o queimador se o amplificador falhar;
Todos os modelos possuem capacidade de comprovar baixa posição de fogo do motor da taxa de disparo antes de iniciar os testes de ignição;
Todos os modelos possuem circuitos de comutação de taxa de disparo de 4 fios — a taxa de disparo pode ser modulada enquanto o queimador está disparando, o motor da taxa de disparo pode ser dirigido para baixas e altas posições de fogo durante a pré-purga.
Verificação de partida segura na inicialização e durante o pré-processamento. Se o relé de chama 2K estiver segurando na inicialização, o programador não pode ser iniciado. Se uma chama (ou uma condição simulando uma chama) é detectada durante as tentativas de ignição, não poderá ser iniciado e o programador irá reciclar.
O desligamento de segurança ocorre na falha de acender o piloto ou queimador principal, com perda de chama durante o período de funcionamento, ou se o sistema de detecção de chama falhar (se uma verificação automática do sistema for usado).
Todos os relés são visíveis, rotulados e facilmente acessíveis.
O terminal de alarme está disponível para operar uma linha externa alarme de tensão no desligamento de segurança.
