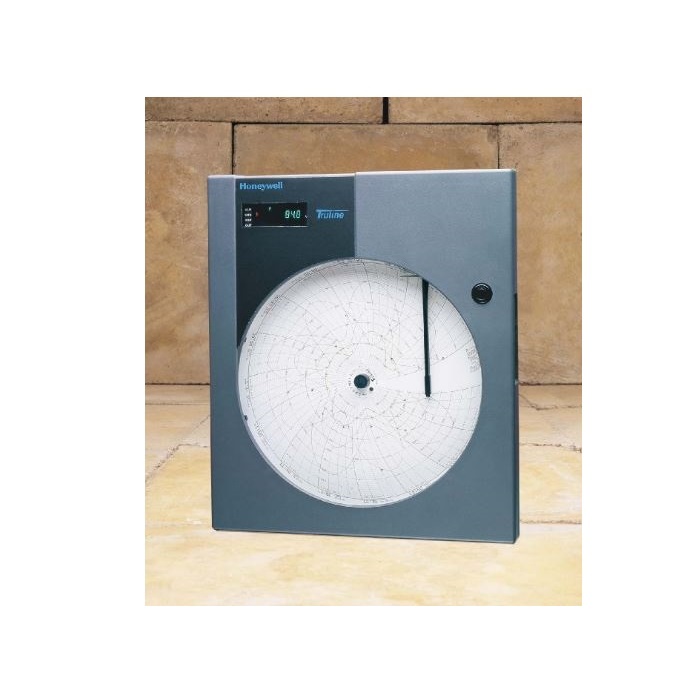

Registrador Carta Circular Honeywell – DR4500 Truline

Existem vários processos de bateladas que necessitam de dados históricos, o que torna a documentação de variáveis uma medida essencial. Os Registradores de Carta Circular da Honeywell oferecem uma boa relação custo-benefício mantendo esses registros e ajudando os fabricantes a otimizar o processo de coleta de dados. Os registradores são baseados em microprocessador e podem gravar uma variedade de parâmetros de processo tais como temperatura, umidade, pressão ou vazão. Eles são ideais para aplicações de alto desempenho que necessitam de precisão, como aqueles utilizados em produtos lácteos, têxteis, alimentícios, fornos industriais, câmaras ambientais, equipamento farmacêutico, metalurgia e máquinas agrícolas.

Ela cria o seu próprio gráfico, eliminando assim a necessidade de um inventário de gráficos pré-impressos e proporcionando flexibilidade para o utilizador. Possui interface de comunicação RS-485 Modbus e tem um controlador PID integral.

Informações adicionais:

Cálculo FO – 1 ou 2 totalizadores;
Até 6 mensagens configuradas para serem ativados por alarme interno ou entradas digitais;
UL e FM Opcional, porta NEMA4X aprovada;
Setpoint de segurança de 4 dígitos, configurados pelo cliente;
Segurança setpoint com um código de quatro dígitos, configurado por o cliente;
Bargraph Display – indica desvio de ± 10% do intervalo de entrada;
Carta para todos os fins – O gráfico em branco elimina a necessidade de encomendar e estocar vários tipos de gráficos. Os usuários podem projetar o gráfico para coincidir com sua aplicação específica.
4 canais;
Saídas de controle – Até 2 controladores PID;
“One-pen ”Printer – impressões de dados do gráfico alfanumérico configurável incluindo linhas de tempo e tendência. Compensa automaticamente as variações causadas por mudanças no ambiente.
Setpoint – Um único set point ramp é programado pelo usuário e é facilmente repetido e ativado através das teclas Run / Hold;
Setpoint Rate – Permite definir uma taxa de rampa aplicada a qualquer mudança no ponto de ajuste . Upscale/Downscale configurável;
Utiliza papel termal em seu sistema de impressão.

Modelos

A linha DR4500 possui os seguintes modelos, cada um pré-configurado para uma específica função.

DR45AR Truline® Circular Chart – Relay Expansion Recorder

Combina as grandes capacidades dos registradores Truline da Honeywell com os recursos especiais necessários para atender as exigências das indústrias de alimentos e farmacêuticas.

DR45AW Truline® – Open Channel Flow

Foi concebido para funcionar como um gravador de fluxo com canal aberto. Ele combina as amplas capacidades dos registradores Truline da Honeywell com os recursos especiais necessários para atender a indústria de água e resíduos.

DR4500A Truline® – HTST, STLR, and Pasteurization Flow – Circular Chart Recorders

O DR4500A Truline combinas suas várias características dos registradores Truline da Honeywell com recursos especiais para atender perfeitamente as indústrias de laticínios.
DR45AH – HTST (Altas temperaturas, tempo curto)
DR45AS – STLR (Gravador de limite térmico de segurança)
DR45AP – Pasteurização
