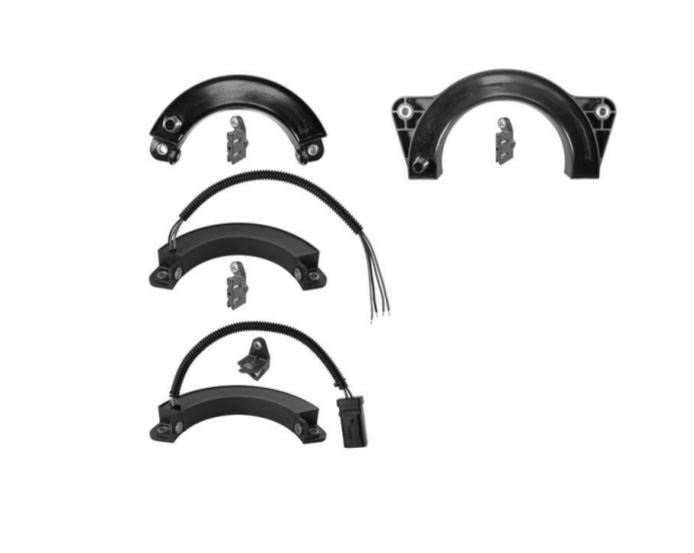

Sensor de posição magnética - Série SMART - SPS Arc
Sensor de posição magnética - Série SMART - SPS Arc - Image 2

Sensor de posição magnética – Série SMART – SPS Arc

Faixa de detecção de arco de 0° a 100° e 0° a 180°, saída analógica Vcc.

DOCUMENTAÇÃO TÉCNICA –

Especificações Técnicas – Arc

Categoria: Tag:
Honeywell

Descrição

Características gerais

O sensor “Smart Position” é uma solução sem contato físico para detecção da posição de um imã em relação ao sensor ao longo de um determinado curso. Possui habilidade de auto-calibração, pois usa uma combinação patenteada de um ASIC (circuito integrado) e um conjunto de componentes magneto resistivos, o que permite calcular com precisão e confiabilidade, através de uma resolução de até 16 bits, dados de posição em inúmeras aplicações. A Honeywell pode oferecer 3 configurações: versão rotativa (0 a 360°), linear e arco (0 a 100 ou 180°). Opções de saída- Vdc, CAN e RS-232. RoHS Compliant. O dispositivo de posição mais preciso e durável disponível na indústria.

DOCUMENTAÇÃO TÉCNICA – Especificações Técnicas – Arc

Informação adicional

Configuração

Arc
Faixa do sensor

100°: 0° a 100° (Localização do sensor, dentro ou fora) 180°: 0° a 180° (Localização do sensor, dentro)
Resolução

100° dentro e fora: 0.06° 180° dentro: 0.11°
Tensão de alimentação

100° dentro: 6 Vdc a 24 Vdc, 18 Vdc a 40 Vdc 100° fora: 5 Vdc 180° dentro: 6 Vdc a 24 Vdc, 18 Vdc a 40 Vdc
Corrente de alimentação

100° dentro: 45 mA max. 100° fora: 30 mA max. 180° dentro: 45 mA max.
Saída

0.5 Vdc a 4.5 Vdc
Espaço de ar

100° dentro: 7,8 ±2,5 mm 100° fora: 9,2 ±2,5 mm 180° dentro: 8,58 ±2,5 mm
Faixa de temperatura

-40°C a 85°C
Terminal

100° dentro: Conector 4-pin M12r, 18 AWG 100° fora: Conector Ampseal 16 180° dentro: Conector 4-pin M12
Vedação

IP67, IP69K
Aprovações

CE

Marca

Honeywell
