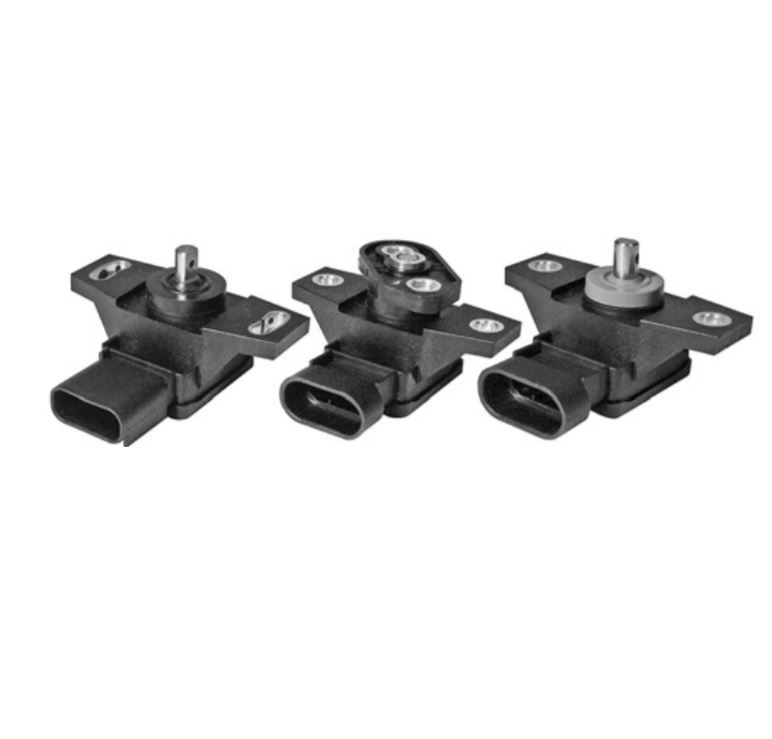

Sensor de posição sem contanto rotativo Hall-Effect - Série RPN
Sensor de posição sem contanto rotativo Hall-Effect - Série RPN - Image 2

Sensor de posição sem contanto rotativo Hall-Effect – Série RPN

Sensor de movimento rotativo, magnético, Efeito-Hall. Faz o sensoriamento do atuador conforme uma faixa pré-estabelecida.

DOCUMENTAÇÃO TÉCNICA –
Especificações Técnicas – RPN
Guia – Sensores de Posição
Categoria: Tags: ,
Honeywell

Descrição

Características gerais

Os Sensores de efeito Hall sem contato da Honeywell respondem à presença ou à interrupção de um campo magnético, usando um CI Hall de estado sólido para detectar o movimento rotativo do eixo do atuador e, em seguida, produzindo uma saída proporcional. O circuito integrado e os ímãs são galvanizados com um conector integrado – mais do que uma combinação para as condições mais implacáveis. Outros benefícios incluem: faixa de operação de 360° com rotação permitida de várias voltas, atuação de baixo torque e redução de desgaste dos mecanismos.

DOCUMENTAÇÃO TÉCNICA – Especificações Técnicas – RPN, Guia – Sensores de Posição

Informação adicional

Faixa do sensor

50° (±25°), 60° (±30°), 70° (±35°), 90° (±45°), 120° (±60°), 180° (±90°), 270° (±135°), 360° (±180°)
Tensão de entrada

5 Vdc, 8 a 30 Vdc, 10 Vdc a 30 Vdc
Saída

0.25 V a 4.75 V / 0.5 V a 4.5 V / 1 V a 9 V, 3 V a 5 V / 4.5 V a 0.5 V / 4.75 V a 0.25 V, 4 mA a 20 mA / 20 mA a 4 mA
Corrente de entrada

20 mA max
Faixa de temperatura

-40°C a 125°C
Terminal

AMP 1-1419168-1, AMP Superseal 282087-1, Deutsch DT04-3P
Vida

30M ciclos
EMI/EMC

EMC: 200 V/m ISO 11452-3
Material do corpo

PA66 Plástico

Marca

Honeywell
