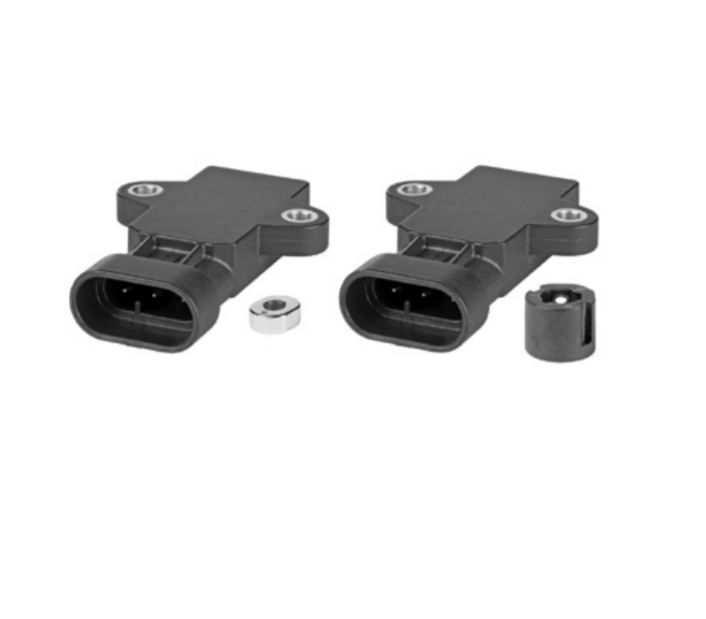

Sensor de posição sem contanto rotativo Hall-Effect – Série RTP

Sensor magnético sem contato, Efeito-Hall. Faz o sensoriamento do atuador sobre uma faixa de operação definida.

DOCUMENTAÇÃO TÉCNICA –

 Especificações Técnicas – RTP

Guia – Sensores de Posição

Categoria: Tags: ,
Honeywell

Descrição

Características gerais

Os Sensores de efeito Hall sem contato da Honeywell respondem à presença ou à interrupção de um campo magnético, usando um CI Hall de estado sólido para detectar o movimento rotativo do eixo do atuador e, em seguida, produzindo uma saída proporcional. O circuito integrado e os ímãs são galvanizados com um conector integrado – mais do que uma combinação para as condições mais implacáveis. Outros benefícios incluem: faixa de operação de 360° com rotação permitida de várias voltas, atuação de baixo torque e redução de desgaste dos mecanismos.

DOCUMENTAÇÃO TÉCNICA – Especificações Técnicas – RTP, Guia – Sensores de Posição

Informação adicional

Faixa do sensor

50° (±25°), 60° (±30°), 70° (±35°), 90° (±45°), 120° (±60°), 180° (±90°), 270° (±135°), 350° (±175°), 360° (±180°)
Tensão de entrada

Baixa tensão: 5 Vdc ±0.5 Vdc Alta tensão: 10 Vdc a 30 Vdc
Saída

Baixa tensão : 0.5 V to 4.5 V ratiométrico (standard); 4.5 V to 0.5 V ratiométrico (invertido) Alta tensão : 0.5 V to 4.5 V ratiométrico (padrão);
Corrente de entrada

Baixa tensão : 20 mA máx. /, 25 mA máx. Alta tensão : 32 mA máx. / 47 mA máx.
Faixa de temperatura

-40°C a 125°C
Terminal

AMP super seal
Vida

Infinita
EMI/EMC

EMI imunidade irradiada : 100 V/m de 200 MHz a 1000 MHz ISO11452-2 • EMI imunidade conduzida: – baixa tensão: 100 mA BCI ISO11452- 4 de 1 MHz a 200 MHz – Alta tensão: 100 mA BCI ISO11452-4 de 1 MHz a 400 MHz • EMC: CE
Material do corpo

PTB Plástico

Marca

Honeywell
